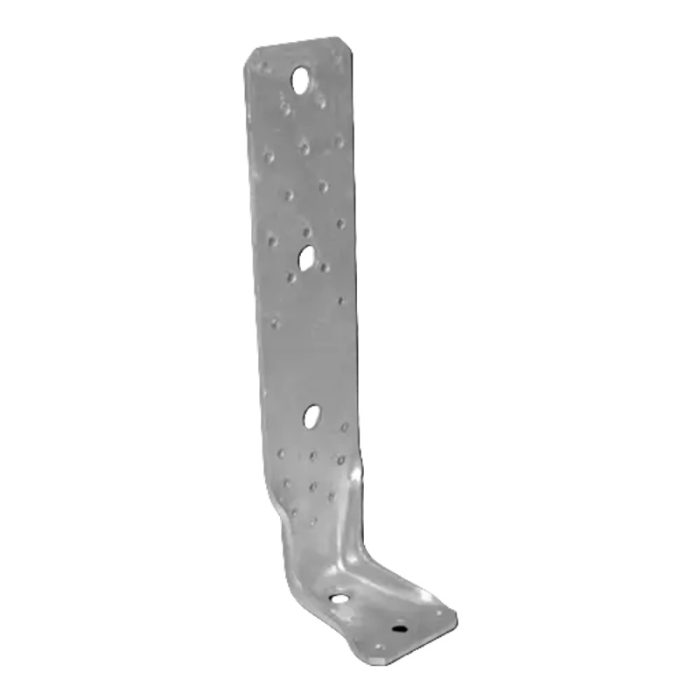

Conector Lemn-Beton 285x90x65x4mm LBZ285

Descriere

Conector Lemn-Beton 285x90x65x4mm LBZ285 DOMAX pentru fixarea structurilor portante din lemn

Cand un stalp, o grinda sau un element portant din lemn trebuie ancorat ferm pe beton, Conector Lemn-Beton 285x90x65x4mm LBZ285 ofera o piesa metalica robusta, cu placa verticala lunga si baza pentru fixare mecanica.

Fabricat de DOMAX din otel structural S235 cu grosimea de 4 mm, modelul LBZ285 are inaltimea de 285 mm, latimea placii verticale de 65 mm, baza de 90 mm, protectie anticoroziva prin zincare la cald si este evaluat conform ETA 22/0631 si EAD 130186-00-0603 pentru conexiuni in structuri portante din lemn.

Produs disponibil din stoc propriu, livrare rapida oriunde in tara, fara asteptare, fara intarzieri!

Ce este Conector Lemn-Beton 285x90x65x4mm LBZ285 si unde ajuta cel mai mult

Conector Lemn-Beton 285x90x65x4mm LBZ285 este un conector metalic tridimensional tip unghi, proiectat pentru realizarea conexiunilor dintre elemente din lemn si suporturi din beton sau otel. Forma piesei permite transferul solicitarilor intre elementul din lemn si structura de baza, iar placa verticala perforata ofera mai multe pozitii de fixare pentru realizarea unei imbinari stabile.

Avantajele unui conector lemn-beton pentru structuri portante

Principalul avantaj este constructia din otel structural S235 de 4 mm, combinata cu geometria ranforsata a zonei de baza si cu placa verticala lunga de 285 mm. Aceasta configuratie este destinata conexiunilor structurale unde rezistenta mecanica, stabilitatea si transmiterea controlata a fortelor sunt criterii importante de proiectare si montaj.

Pentru alte dimensiuni si solutii de imbinare poti consulta gama de coltare si conectori lemn, unde poti alege piesa potrivita in functie de geometria structurii si tipul suportului.

Documentatia de performanta identifica LBZ285 pentru conexiuni in structuri portante din lemn, declara o putere a conexiunii de 50,6 kN pentru configuratia evaluata si incadreaza produsul in clasa A1 de reactie la foc.

• Otel structural S235 cu grosimea de 4 mm
• Zincare la cald pentru protectia suprafetei metalice
• Placa verticala de 285 mm pentru fixarea elementelor din lemn
• ETA 22/0631 si EAD 130186-00-0603 pentru utilizari structurale evaluate

Conector Lemn-Beton 285x90x65x4mm LBZ285 in proiecte reale de montaj

Intr-un proiect de terasa acoperita, carport, foisor sau structura auxiliara din lemn, conectorul poate fi utilizat pentru realizarea legaturii dintre un element portant din lemn si o fundatie, placa sau soclu din beton. Baza se ancoreaza pe suportul mineral, iar placa verticala se fixeaza mecanic de elementul din lemn conform proiectului de rezistenta si documentatiei tehnice aplicabile.

Inaltimea de 285 mm ofera o zona ampla de contact cu piesa din lemn, iar latimea de 65 mm si grosimea de 4 mm caracterizeaza un conector destinat elementelor structurale unde este necesara o piesa mai robusta decat un coltar obisnuit. Alegerea dimensiunii trebuie corelata cu sectiunea lemnului, solicitarile din imbinare, suportul de beton si elementele de fixare prevazute in proiect.

Specificatii tehnice la Conector Lemn-Beton 285x90x65x4mm LBZ285

Cum alegi corect Conector Lemn-Beton 285x90x65x4mm LBZ285

Alegerea corecta porneste de la dimensiunea elementului din lemn, tipul suportului, directia solicitarilor si modul de ancorare prevazut de proiectant. Un conector structural nu se alege doar dupa inaltime sau grosimea tablei, deoarece capacitatea imbinarii depinde si de geometria ansamblului, elementele de fixare si caracteristicile materialelor conectate.

La montaj, suprafata suportului trebuie pregatita corect, piesa trebuie pozitionata si aliniata inaintea fixarii definitive, iar ancorele pentru beton si elementele de fixare in lemn trebuie alese conform suportului, incarcarilor si documentatiei tehnice. Folosirea gaurilor disponibile permite realizarea configuratiei de prindere prevazute pentru lucrare, fara modificarea sau gaurirea suplimentara a conectorului.

Pentru realizarea unui sistem complet de montaj poti alege ancore si conexpand-uri pentru fixarea in beton, iar pentru prinderea elementului din lemn poti utiliza Surub Dulgherie Cap Plat 6x100mm Torx TX30. In aplicatiile unde este necesara distribuirea fortei de strangere, poti completa montajul cu Saibe Plate Speciale, in functie de configuratia si elementele de fixare prevazute pentru lucrare.

De ce merita fata de un produs simplu sau ieftin

Fata de un coltar subtire sau un conector fara documentatie tehnica pentru utilizari structurale, LBZ285 foloseste otel structural S235 de 4 mm, geometrie ranforsata in zona de trecere dintre placa verticala si baza, zincare la cald si performante evaluate in cadrul ETA 22/0631. Diferenta este importanta atunci cand piesa face parte dintr-o conexiune portanta si alegerea trebuie sustinuta prin date tehnice verificabile.

In utilizare practica, placa verticala lunga, cele 27 de gauri de 11 mm si cele 4 gauri de 13 mm ofera posibilitati clare de fixare conform configuratiei proiectate. Pentru constructor, dulgher sau montator, acest lucru inseamna o piesa tehnica bine definita, usor de identificat si de integrat intr-un sistem de prindere lemn-beton realizat corect.

Intrebari frecvente despre Conector Lemn-Beton 285x90x65x4mm LBZ285

Pentru ce se foloseste LBZ285?

Se foloseste la realizarea conexiunilor in structuri portante din lemn, inclusiv pentru legaturi lemn-beton sau lemn-otel, in configuratii dimensionate si executate conform proiectului tehnic.

Din ce material este realizat conectorul?

Modelul LBZ285 este realizat din otel structural S235 cu grosimea de 4 mm si are protectie anticoroziva prin zincare la cald.

Ce dimensiuni are Conector Lemn-Beton 285x90x65x4mm LBZ285?

Produsul are inaltime nominala de 285 mm, baza de 90 mm, latimea placii verticale de 65 mm si grosimea materialului de 4 mm, dimensiuni potrivite pentru realizarea unor conexiuni structurale robuste.

Ce elemente de fixare se folosesc la montaj?

Elementele de fixare se aleg in functie de suport, sectiunea lemnului, solicitarile conexiunii si configuratia prevazuta in proiect. Desenul tehnic al LBZ285 indica 27 de gauri cu diametrul de 11 mm si 4 gauri cu diametrul de 13 mm.

Conectorul LBZ285 are documentatie tehnica europeana?

Da. Produsul este inclus in ETA 22/0631, evaluarea fiind realizata pe baza EAD 130186-00-0603 pentru placi tridimensionale de imbinare utilizate in structuri portante din lemn.

Concluzie:

Conector Lemn-Beton 285x90x65x4mm LBZ285 este alegerea potrivita pentru proiecte in care ai nevoie de un conector DOMAX din otel structural S235 de 4 mm, zincat la cald, cu geometrie robusta si documentatie tehnica europeana pentru conexiuni portante. Alege LBZ285 atunci cand lucrarea cere o legatura lemn-beton bine definita tehnic, posibilitati multiple de fixare si un produs disponibil rapid din stoc pentru continuarea montajului fara intarzieri.
